マルチビーム測深器/SeaBat

SeaBat7125SV・AUV

カタログダウンロード

マルチビーム測深器

RESON社製SeaBat7125SV・AUV型マルチビーム測深システムは、RESON社が販売する超高分解能マルチビーム測深システムです。

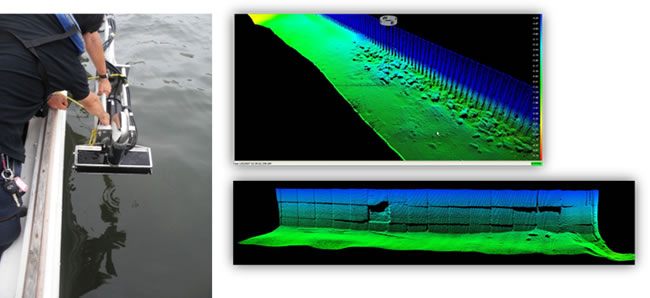

SeaBat7125SVは小型の船舶の舷側に取り付ける事ができます。SeaBat7125AUVはAUV・ROVに取り付ける事ができます。
400kHz、200kHzの2周波を備えており水深により切り替えて計測することができます。また400kHz、200kHzどちらかを選択することも可能です。

特徴

  • 400kHzで0.5m~150m、200kHzで0.5m~400mまでの測深が可能
  • 400kHzで512本,200kHzで256本のフォーカストビームを生成
  • 最大165°のスワス
  • サイドスキャンデータの出力
  • Real-Time Roll Stabilization機能搭載※
  • IHOSP44の測深精度

SeaBat7125AUV

マルチビームは様々な場所で使用されています。

マルチビーム使用例

  • 港湾深浅測量
  • 漁場調査
  • 橋脚や水中構造物の調査
  • ダム・湖沼調査
  • 水中考古学調査

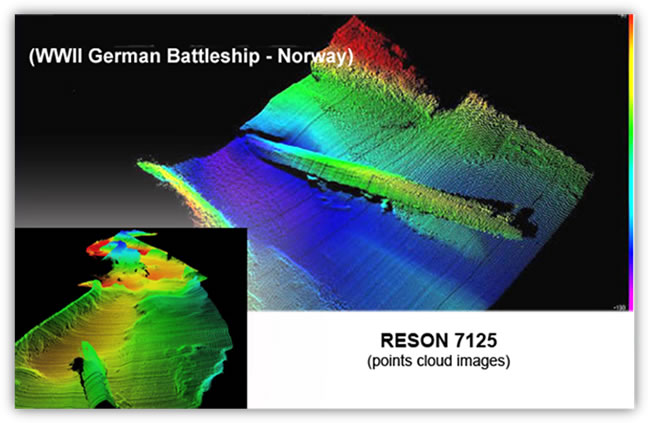

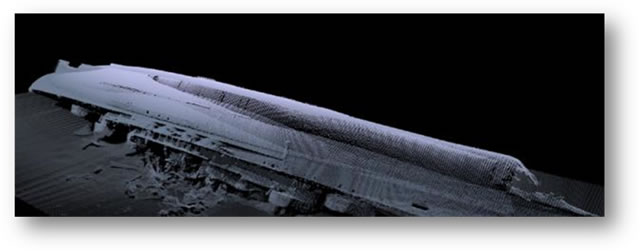

  • 沈船調査
  • パイプラインの調査
  • 防波堤の調査

etc

仕様

FREQUENCY200kHz or 400kHz(Dual Frequency acailable)
ALONG-Track Transmit Beam Width2°at 200kHz & 1°at 400kHz
ACROSS-Track Receive Beam Width1°at 200kHz & 0.5°at 400kHz
Max Ping Rate50Hz (±1Hz)
Pulse Length33μsec to 300 μsec
Number of Beams512EA/ED at 400kHz, 256EA/ED at 200kHz
Max Swath Angle140°(165°)
Typical Depth0.5m to 150m at 400kHz, 0.5m to 400m at 200kHz
Max Depth175m at 400kHz , 450m at 200kHz
Depth resolution6mm
Data Out PutBathmetry, SideScan and Snippets 7K data format
Temp Erature-2℃ to +35℃
FlexmodeOptional

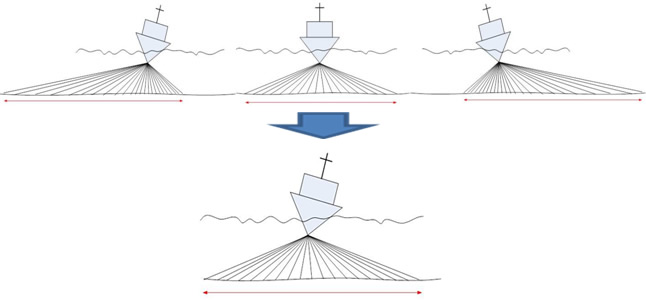

Real-Time Roll Stabilization機能(ロール安定化)について

船の横揺れをリアルタイムで自動オフセット

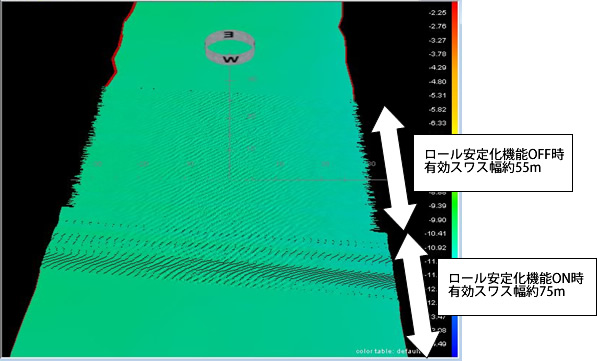

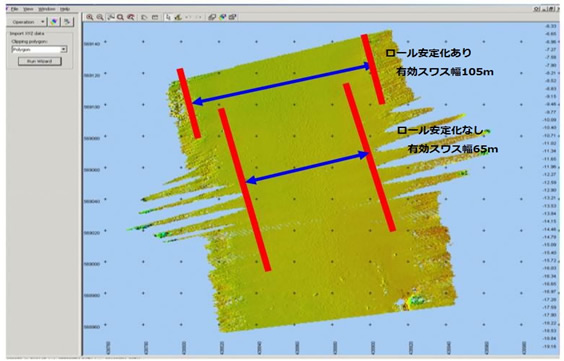

ロール安定化ON/OFF比較 水深10m

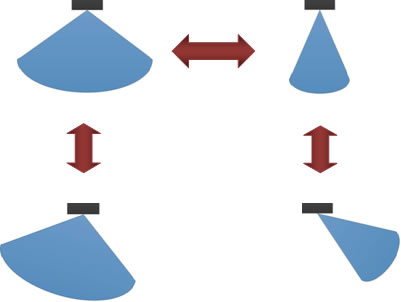

可変スワスとヘッドチルト(ビームステアリング)

マウスのドラッグ操作で、スワス幅変更とステアリングが簡単に行えます。

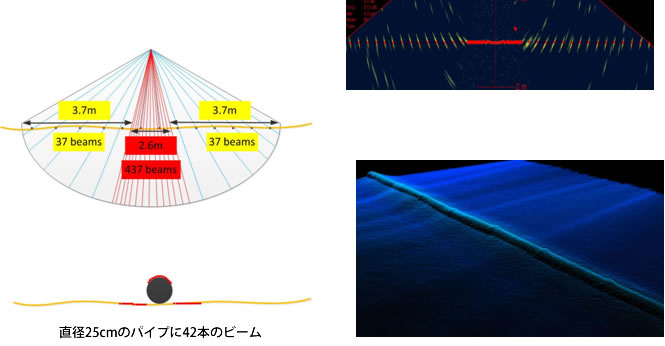

フレックスモード(オプション)

等距離発信と等角度発信のビーム分布をコントロールし、高密度セクターを設定できます。
