360°Scanning Sonar Echologger RS900t

High Resolution Scanning Sonar

Echologger RS900

APPLICATIONS

  • 海中捜索
  • 沿岸警備
  • 機雷捜索
  • モニタリング調査
  • ROV/AUV航行支援等
サンプル動画

※水深4mの海底で直径約1.5mのタイヤを見つけました。

FEATURES

  • リアルタイム計測
  • コンパス&GYROセンター内蔵
  • 高解像度
  • CW&CHIRP
  • 簡単操作

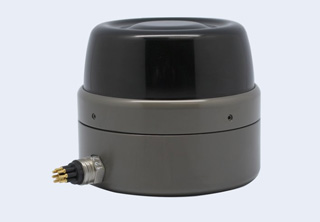

Echologger RS900は、小型コンパクト360°スキャニングソナーです。
空中重量2.6kg(ソナー部)のため、小型のボートから投入し計測する事が出来ます。周波数900kHzと高周波なため正確に海中の状況を把握する事が出来ます。

SEA社内テスト

4m×2m×1mプールに、鎖、120cm×60cmの網にパイプで文字を作成した物を沈めテストしました。
また手を入れどのように見えるか確認致しました。

SYSTEM

  1. ① Echologger RS900ソナーヘッド
  2. ② 50m水中ケーブル
  3. ③ Power Supplyボックス
  4. ④ ソナーヘッド三脚
  5. ⑤ ノートPC(オプション)

SOFTWARE

使用するソフトウェアはシンプルで扱い易くなっています。すべてのセットUP、設定変更をマウスで行う事ができます。

SIZE

仕様/SPECIFICATION

PulseCHIRP & CW
Driving Freq.900 kHz
Beam AnglesH0.8°, V30.0°
Max. Range60m
Range Resolution15mm @50kHz , 7.5mm @100kHz sampling
Rotational ContactNoncontact Transformer
Angle Resolution0.1125°, 0.225°, 0.45°, 0.9°, 1.8°
Max. Scanning Speed4sec @ 5m, 0.9°
Transmitting Pulse Length512us (CHIRP), 10 - 100us (CW)
TVG60dB
Gain Control-30dB ~ + 30dB
Interface MRSRS232 / RS485 up to 3Mbaud
Motion CompensationEnabled using Compass & Gyro.
Power Supply12 - 72 VDC, 6W Max
Data Transmission2 Mbaud@300m, 115200 baud @1 km
ConnectorSUBCONN MCBH4M (MCBH8M)
Depth Rate1000m
MaterialAl (Hard Anodised)
DimensionsDia.140mm, Height 120mm
Weight2.6kg(air) / 0.9kg(water)
