3DSS-Multi Angle Swath Bathymetry Sonar

3DSS-Multi Angle Swath Bathymetry Sonar

3DSSニュース＆トピックス

3DSS TM Multi Angle Swath Bathymetry Sonarは、PingDSP社が開発した次世代の軽量コンパクトかつ高精度の浅海用3Dスワス音響測深システムです。　ソナー重量8kgという取扱い易さが、小型ボートによる河川, ダム, 河口域, 港湾等における海底地形ならびに構造物調査において最高レベルの作業効率性を提供します。

一般的なインターフェロメトリスワス音響測深器は、浅海域の海底地形を効率良く測量できる反面、水中構造物や海底地形など複数の異なる方向から同時に受信したエコーの到来角度の分別が困難なため、複雑な立体構造を高解像度で把握できないという欠点がありました。

PingDSP社が特許を持つCAATI TM (Computed Arrival Angle Transient Imaging)アルゴリズムを始め、ECOHS TM, FlexBAT TM, Point4 TM, SoftSonar Rといった最先端の信号処理および音響測深技術を基に設計された3DSS TM Multi Angle Bathymetry Sonarは、最大7種類の異なる角度から同時に到来した目標物のエコーを正しく識別でき、それらの高精度測深データおよび超高解像度の画像データを出力します。取得されたすべての画像データは測深情報を持つことから、水面下の状態を真の3D画像としてリアルタイムに表示できます。

ECOHS ™： Enhanced Coherent Sidescan beamforming
FlexBAT ™: Flexible Broadband Array Transmitter technology
Point4 ™: Real-time 4D point cloud display software
SoftSonar ®： Leading edge electronics technology

特徴

  • 水深の3～7倍のスワス幅で測深データを取得
  • IHO SP-44適合
  • 可変ビーム角で直下データ不足を解消
  • 小型軽量ソナー（ソナー重量9kg）で小型船舶に容易に取り付け
  • 測深データ、2Dサイドスキャンデータに加え3Dサイドスキャンデータを表示

Size

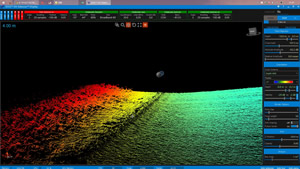

Bathymetry/深浅測量

今まで取得できなかった直下データを発射ビーム角を変更する事で解消致しました。 トランスデューサの取り付け位置を変える事なく、ソフトウェア上で上下にビームを振る事が出来るため直下データの不足を解消しました。 またIHO SP-44に適合しております。

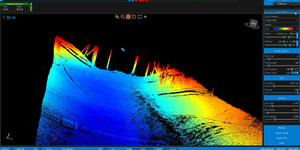

3D SideScan

3DSS Multi Angle Swath Bathymetry Sonarは、片側8素子のアレイを使用し海底反射音の位相差を計測するところまでは他の機器と同じですが、3DSS Multi Angle Swath Bathymetry Sonarはそれら複数アレイで計測した位相差をCAATI（キャッティ）アルゴリズムという特許を使って同じレンジ（距離）から同時に受信した反射信号の到達角度を最大7点まで計測する事が出来ます。
そのため、海底反射と水中構造物が同じレンジ（距離）にある場合でも、それぞれのターゲットの水深および反射強度を漏れなく正確に取得する事が出来ます。
3DSS Multi Angle Swath Bathymetry Sonarは、スワス方向のサイドスキャン画像の1点毎に到達角度を持っている（=水深情報がある）ため、反射強度の画像を3Dイメージで正しく描画する事が出来るようになりました。

仕様/SPECIFICATION

Sonar Model3DSS-DX-450

Sonar Specifications

Operating Frequency450 kHz
Transmit WaveformsCW, Broadband
Pulse Lengths10 - 700 cycles
Dynamic Range108 dB
Time Varying Gain MethodDigital
Horizontal Beamwidth (2 way)0.4°
Vertical Beamwidth (selectable)15°- 90°
Fixed Transducer Tilt20°
Electronic Transmit Tilt-45°to 45°
Max. Ping Rep. Rate～30 Hz

2D Sidescan Specifications Per Side

Data Output32 bit floating point backscatter amplitude and range
Typical 2D Imaging Range5 to 10 times sonar altitude per side depending on sound profile and bottom type
Max Range200 m
Max Range Resolution1.67 cm

3D Sidescan (Bathymetry and 3D Imagery) Specifications Per Side

Data Output32 bit floating point range, elevation angle, and amplitude
Typical Bathymetry Range3 to 6 times sonar altitude per side, depending on sound profile and bottom type
Max Range100 m
Max Range Resolution1.67 cm
Bathymetry AccuracyBottom type and range dependant

Integrated MRU Specifications

Pitch Range, Res., Rep., Acc.±90°, < 0.05°, < 0.2°, 0.5°@ 25°C
Roll Range, Res., Rep., Acc.±180°, < 0.05°, < 0.2°, 0.5°@ 25°C
Heading Rng,Res.,Rep., Acc.2±180°, < 0.05°, < 0.5°, 2° @ 25°C
Motion Sensor Output Rate100 Hz

Interface Specifications

Control Input / Data OutputGigabit Ethernet, standalone software providing sonar control GUI and TCP data server
Time Reference3Topside PC, optional external PPS via RS-485 interface
External MRU Input3RS-485 interface, NMEA protocol (not available on -DXT option)
GPS Input3RS-485 interface, NMEA protocol (not available on -DXT option)
External Trigger Input3RS-485 signal level rising-edge trigger initiates ping (not available on -DXT option)
External Trigger Output3RS-485 signal level output mirrors internal receive window (not available on -DXT option)
Computer Requirements4PC (Dual Core, 2.4GHz, 4GB), MS Windows 7-64 bit, .NET 4.0, MSVS C++ 2010 Redistrib.

Physical Specifications

Voltage Requirements24 VDC +/- 10%
Power Consumption12 W (not including transmit power)
Length56.8 cm (22.35”) (-DXT, -DXO length TBD)
Diameter9.8 cm (3.88”)
Weight in Air, Water8 kg (17.6 lbs), 4.7 kg (10.3 lbs) (-DXT, -DXO weight TBD)
Pole Mount Adapter Diameter1.49” (fits standard thickwall 1.5” I.D. Aluminum pipe)
Ambient Operating Temp.-5° C - 45° C
Depth Rating100 m (-DXT Depth Rating TBD)
