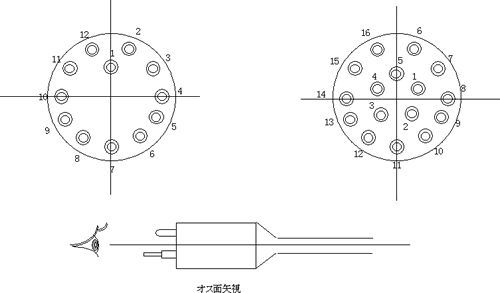

ピンレイアウト

12pin、 16pinの2種類があります。

PDFカタログ（英語）

φ46.5シェル	12pin (1300KB)	16pin (1300KB)

接続線仕様

サーキュラースタンダードφ46.5シリーズの線材は、インラインコネクターにAWG18（1mmスクエア）ゴム被服線を用い、バルクヘッドコネクターにはAWG18のテフロン被服線を用いています。

配線色

配線色は下記のとおりです
1黒、2白、3赤、4緑、5橙、6青、7白/黒、8赤/黒、9緑/黒、10橙/黒、11青/黒、12黒/白、13赤/白、14緑/白、15青/白、16黒/赤

許容電圧/電流	10～16pin：600V 5A
絶縁抵抗	＞200Mohm
接触抵抗	＜0.01ohm
使用環境温度範囲	-4～60℃
最大使用可能深度	13400m

水中にて脱着可能

インラインコネクターのケーブル外形

IL12M/F---φ15.4mm　IL16F/M---φ17.9mm

ロッキングスリーブ

サーキュラースタンダードφ46.5シリーズのロッキングスリーブはデルリン製とSUS316製があり、インライン、バルクヘッドともにオス/メスが必要です。下記にその品番を示します。

	オス	メス
デルリン	DLSC-M	DLSC-F
SUS316	SSLSC-M	SSLSC-F
