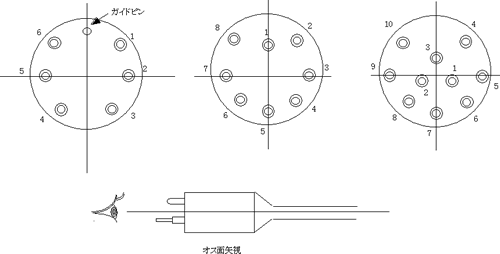

ピンレイアウト

6pin、8pin、10pinの3種類があります。

PDFカタログ（英語）

φ31シェル	6pin (1280KB)	8pin (1280KB)	10pin (1280KB)

接続線仕様

サーキュラースタンダードφ31シリーズの線材は、インラインコネクターに8pinはAWG16（1.34mmスクエア）、10pinはAWG18（1mmスクエア）のゴム被服線を用い、バルクヘッドコネクターはAWG18のテフロン被服線を用いています。

配線色

配線色は下記のとおりです
1黒、2白、3赤、4緑、5橙、6青、7白/黒、8赤/黒、9緑/黒、10橙/黒

許容電圧/電流	8pin、10pin：600V 6A
絶縁抵抗	＞200Mohm
接触抵抗	＜0.01ohm
使用環境温度範囲	-4～60℃
最大使用可能深度	13400m

水中にて脱着可能

インラインコネクターのケーブル外形

IL6M/F---φ13.2mm　IL8F/M---φ14.1mm　　IL10F/M----φ14.7mm

ロッキングスリーブ

サーキュラースタンダードφ31シリーズのロッキングスリーブはデルリン製とSUS316製があり、インライン、バルクヘッドともにオス/メスが必要です。下記にその品番を示します。

	オス	メス
デルリン	DLSB-M	DLSB-F
SUS316	SSLSB-M	SSLSB-F
