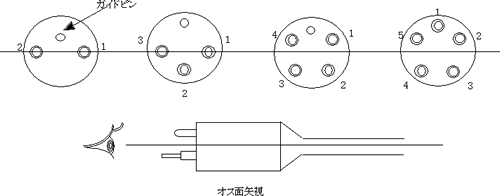

ピンレイアウト

2pin、3pin、4pin、5pinの4種類があります。

PDFカタログ（英語）

φ25シェル	2pin (1269KB)	3pin (1269KB)	4pin (1269KB)	5pin (1269KB)

接続線仕様

サーキュラースタンダードφ25シリーズの線材は、インラインコネクターはゴム被服線、バルクヘッドコネクターはテフロン被服線を用います。 線番を下記に示します。

AWG16	AWG16	AWG16
インライン	2pin 3pin 4pin	5pin
バルクヘッド		2pin 3pin 4pin 5pin 6pin

配線色

配線色は下記のとおりです
1黒、2白、3赤、4緑、5橙、6青

許容電圧/電流	2～4pin：600V / 10A　5～6pin：600V / 6A
絶縁抵抗	＞200Mohm
接触抵抗	＜0.01ohm
使用環境温度範囲	-4～60℃
最大使用可能深度	13400m

水中にて脱着可能

インラインコネクターのケーブル外形

IL2M/F---φ9.2mm　IL3F/M---φ9.8mm　IL4F/M----φ10.4mm　IL5F/M---φ11.8mm

ロッキングスリーブ

サーキュラースタンダードφ25シリーズの線材は、インラインコネクターはゴム被服線、バルクヘッドコネクターはテフロン被服線を用います。 線番を下記に示します。

	オス	メス
デルリン	DLSA-M	DLSA-F
SUS316	SSLSA-M	SSLSA-F
