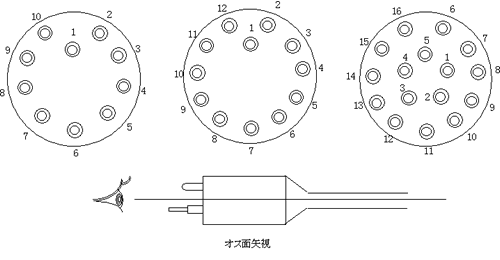

ピンレイアウト

10pin、12pin、16pinの3種類があります。

PDFカタログ（英語）

φ25シェル	10pin (1351KB)	12pin (1351KB)	16pin (1351KB)

接続線仕様

サーキュラーマイクロφ25シリーズの線材はインラインコネクターには、バルクヘッドコネクターにはAWG20のテフロン被服線を用います。

配線色

配線色は下記のとおりです
1黒、2白、3赤、4緑、5橙、6青、7白/黒、8赤/黒、9緑/黒、10橙/黒、11青/黒、12黒/白、13赤/白、14緑/白、15青/白、16黒/赤

許容電圧/電流	10～16pin：300V 2A
絶縁抵抗	＞200Mohm
接触抵抗	＜0.01ohm
使用環境温度範囲	-4～60℃
最大使用可能深度	6700m

水中にて脱着可能

ロッキングスリーブ

サーキュラーマイクロφ25シリーズのロッキングスリーブはデルリン製とSUS316製があり、インライン、バルクヘッドともにオス/メスが必要です。下記にその品番を示します。

	オス	メス
デルリン	DLSA-M	DLSA-F
SUS316	SSLSA（ペア）
