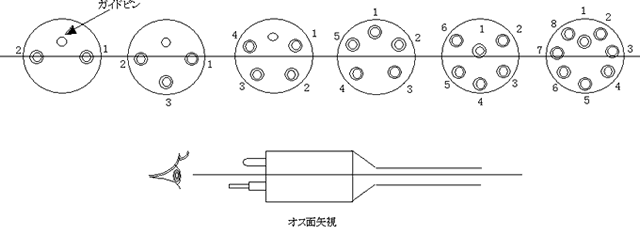

ピンレイアウト

2pin、3pin、4pin、5pin、6pin、8pinの6種類があります。

PDFカタログ（英語）

φ15.5シェル	2pin (1351KB)	3pin (1351KB)	4pin (1351KB)	5pin (1351KB)	6pin (1351KB)	8pin (1351KB)

接続線仕様

サーキュラーマイクロφ15.5シリーズの線材は、インラインコネクターはAWG18（1mmスクエア）、AWG20、AWG22のゴム被服線、バルクヘッドコネクターはAWG20（0.5mmスクエア）とAWG22（0.32mmスクエア）のテフロン被服線を用います。

	AWG18	AWG20	AWG22
インライン	2pin 3pin 4pin	5pin 6pin 7pin
バルクヘッド		2pin 3pin 4pin	5pin 6pin 7pin

配線色

配線色は下記のとおりです
1黒、2白、3赤、4緑、5橙、6青、7白/黒、8赤/黒

許容電圧/電流	1～2pin：300V 5A　3～4pin：300V 4A　5～8pin：300V 3A
絶縁抵抗	＞200Mohm
接触抵抗	＜0.01ohm
使用環境温度範囲	-4～60℃
最大使用可能深度	6700m

水中にて脱着可能

ロッキングスリーブ

サーキュラーマイクロφ15.5シリーズのロッキングスリーブはデルリン製で、インラインにはオス/メスが必要で、バルクヘッドはシェルにオスネジが切ってあるためメスのみが必要となります。下記にその品番を示します。

	オス	メス
デルリン	MCDLS-M	MCDLS-F
