ワークホースADCP コマンド設定例

計測の条件一覧

  ケース1 ケース2 ケース3 ケース4 ケース5 ケース6 ケース7 ケース8
計測範囲 最小水深 0.7m 2ｍ 0ｍ 0.5ｍ 0.6ｍ 0.3ｍ 0.4ｍ 0.2ｍ
最大水深 4ｍ 5.5ｍ 3.5ｍ 2.6ｍ 1.2ｍ 2.6ｍ 1.4ｍ 0.9ｍ
川幅 60ｍ 108ｍ 48ｍ 68ｍ 10ｍs 149ｍ 30ｍ 23ｍ
計測結果 平均流速 0.31m/s 1.08m/s 0.30m/s 1.04m/s 0.82m/s 1.71m/s 0.2m/s 0.4m/s
流量 53ton/s 484ton/s 26ton/s 94ton/s 7ton/s 353ton/s 5ton/s 5ton/s

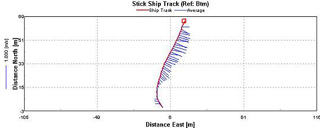

ケース1（層厚25cm、層数18層、ハイスピードピンギング機能使用）

最小水深 0.7 ｍ
最大水深 4ｍ
川幅 60ｍ
平均流速 0.31m/s
流量 53ton/s
標準偏差 2.87cm/s

WinRiver設定コマンド例

>>設定コマンド説明

  • CR1
  • CF11110
  • BM5
  • BP2
  • BX60
  • EA0
  • EB0
  • ED0
  • ES0
  • EX11111
  • EZ1111111
  • WA50
  • WB0
  • WD111100000
  • WF25
  • WM12
  • WN18
  • WP2
  • WS25
  • WO10,3
  • WV175
  • TE00:00:00.00
  • TP00:00.00

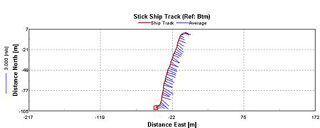

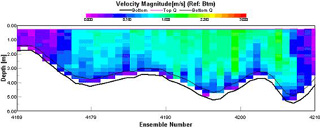

ケース2（層厚25cm、層数40層、ハイスピードピンギング機能使用）

最小水深 2ｍ
最大水深 5.5ｍ
川幅 108ｍ
平均流速 1.08m/s
流量 484ton/s
標準偏差 2.87cm/s

WinRiver設定コマンド例

>>設定コマンド説明

  • CR1
  • CF11110
  • BM5
  • BP2
  • BX100
  • EA0
  • EB0
  • ED0
  • ES0
  • EX11111
  • EZ1111111
  • WA50
  • WB0
  • WD111100000
  • WF25
  • WM12
  • WN40
  • WP2
  • WS25
  • WO10,3
  • WV175
  • TE00:00:00.00
  • TP00:00.00

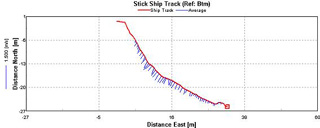

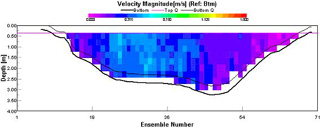

ケース3（層厚30cm、層数15層、ハイスピードピンギング機能使用）

最小水深 0ｍ
最大水深 3.5ｍ
川幅 48ｍ
平均流速 0.30m/s
流量 26ton/s
標準偏差 1.86cm/s

WinRiver設定コマンド例

>>設定コマンド説明

  • CR1
  • CF11111
  • BM5
  • BP2
  • BX40
  • EA0
  • EB0
  • ED0
  • ES0
  • EX11111
  • EZ1111111
  • WA50
  • WB0
  • WD111100000
  • WF30
  • WM12
  • WN15
  • WP2
  • WS30
  • WO20,4
  • WV175
  • TE00:00:00.00
  • TP00:00.00

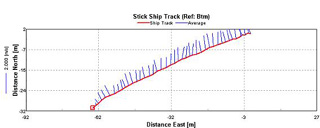

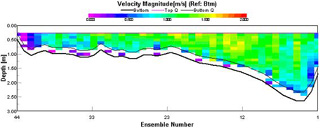

ケース4（層厚10cm、層数45層、ハイスピードピンギング機能使用）

最小水深 0.5ｍ
最大水深 2.6ｍ
川幅 68ｍ
平均流速 1.04m/s
流量 94ton/s
標準偏差 7.04cm/s

WinRiver設定コマンド例

>>設定コマンド説明

  • CR1
  • CF11111
  • BM5
  • BP2
  • BX40
  • EA0
  • EB0
  • ED0
  • ES0
  • EX11111
  • EZ1111111
  • WA50
  • WB0
  • WD111100000
  • WF30
  • WM12
  • WN15
  • WP2
  • WS30
  • WO20,4
  • WV175
  • TE00:00:00.00
  • TP00:00.00

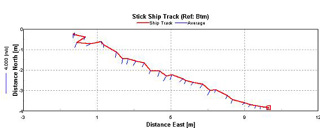

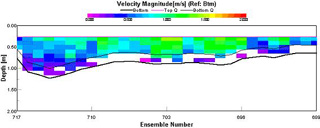

ケース5（層厚10cm、層数25層、ハイスピードピンギング機能使用）

最小水深 0.6ｍ
最大水深 1.2ｍ
川幅 10ｍ
平均流速 0.82m/s
流量 7ton/s
標準偏差 7.04cm/s

WinRiver設定コマンド例

>>設定コマンド説明

  • CR1
  • CF11110
  • BM7
  • BP1
  • BX40
  • EA0
  • EB0
  • ED0
  • ES0
  • EX11111
  • EZ1111111
  • WA50
  • WB0
  • WD111100000
  • WF10
  • WM12
  • WN25
  • WP1
  • WS10
  • WO20,4
  • WV175
  • TE00:00:00.00
  • TP00:00.00
  • &R30

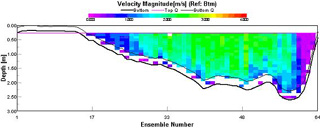

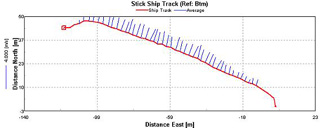

ケース6（層厚10cm、層数45層、ハイスピードピンギング機能使用）

最小水深 0.3ｍ
最大水深 2.6ｍ
川幅 149ｍ
平均流速 1.71m/s
流量 353ton/s
標準偏差 7.04cm/s

WinRiver設定コマンド例

>>設定コマンド説明

  • CR1
  • CF11111
  • BM7
  • BP10
  • BX60
  • EA0
  • EB0
  • ED0
  • ES0
  • EX11111
  • EZ1111111
  • WA50
  • WB0
  • WD111100000
  • WF10
  • WM12
  • WN45
  • WP1
  • WS10
  • WO20,4
  • WV175
  • TE00:00:00.00
  • TP00:00.00
  • &R30

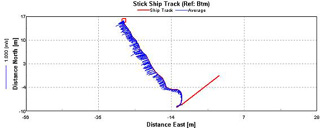

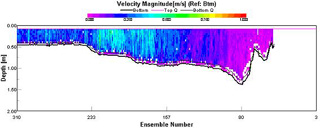

ケース7（層厚5cm、層数60層、ハイレゾリューション機能使用）

最小水深 0.4ｍ
最大水深 1.4ｍ
川幅 30ｍ
平均流速 0.2m/s
流量 5ton/s
標準偏差 1.34cm/s

WinRiver設定コマンド例

>>設定コマンド説明

  • CR1
  • CF11110
  • BM5
  • BP1
  • BX30
  • EA0
  • EB0
  • ED0
  • ES0
  • EX11111
  • EZ1111111
  • WA50
  • WB0
  • WD111100000
  • WF5
  • WM11
  • WN60
  • WP1
  • WS5
  • WV175
  • WZ5
  • TE00:00:00.00
  • TP00:00.00

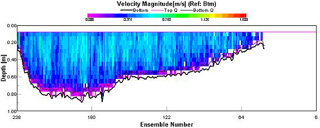

ケース8（層厚5cm、層数25層、ハイレゾリューション機能使用）

最小水深 0.2ｍ
最大水深 0.9ｍ
川幅 23ｍ
平均流速 0.4m/s
流量 5ton/s
標準偏差 0.95cm/s

WinRiver設定コマンド例

>>設定コマンド説明

  • CR1
  • CF11110
  • BM5
  • BP2
  • BX60
  • EA0
  • EB0
  • ED0
  • ES0
  • EX11111
  • EZ1111111
  • WA50
  • WB0
  • WD111100000
  • WF5
  • WM11
  • WN25
  • WP2
  • WS5
  • WV175
  • WZ5
  • TE00:00:00.00
  • TP00:00.00

設定コマンド説明

CR 工場出荷時に設定を戻す
CF 計測方法/データ出力の設定
BM ボトムトラッキングモード
BM5 標準
BM7+＆R30 浅水深用（水深50cm以下）（オプション機能）
BP 1アンサンブルの発信ピング数
BX ボトムトッラック最大計測深度
EA ADCP取り付け角度
EB 偏差
ED トランスデューサー深さ
ES 塩分値
EX ADCPのデータコーディネーション
EZ ADCP内蔵センサーの使用選択
WA 反射強度の閾値
WB WM1のバンドワイズ設定
WD 潮流測定結果の出力項目設定
WF トランスデューサー前のブランク設定
WM 流速測定モード
WM１ 標準
WM11 ハイレゾリューション機能（オプション機能）
WM12 ハイスピードサンプリング機能（オプション機能）
WO WM12のサブピング発信数と発信間隔
WN 層数
WP 1アンサンブルの発信ピング数
WS 層厚
WV アンビギュリティ速度
TE アンサンブル間隔
TP 発信間隔
